ZASILANIE AWARYJNE - Eaton zasilanie awaryjne

20 stycznia 2021

Poniżej przedstawie rozwiązanie zasilania awaryjnego, które umożliwia automatyczne zamykanie systemów przy braku zasilania.

UPS ma zabezpieczyć:

• NAS - QNAP TS-473
• host z wirtualnymi maszynami uruchomionymi na bazie Hyper-V 2019.

Podstawowy schemat podłączenia urządzeń:

Rozwiązanie składa się z:

• zasilacza awaryjnego z karta sieciową firmy Eaton
• oprogramowania - Eaton Intelligent Power Protector (IPP) program instalowany na chronionych systemach
• oprogramowania - Eaton Intelligent Power Manager (IPM) program do centralnego zarządzania całym rozwiązaniem

Powyższe oprogramowanie jest dostarczone wraz z UPS-em. Oprogramowanie IPP jest bezpłatne przy ochronie do 10 urządzeń.

1. Zasilacz awaryjny

http://powerquality.eaton.com/polska/default.asp

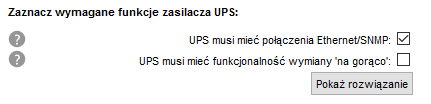

Dobór odpowiedniego UPS-a umożliwia wizard na stronie producenta - "Wybierz zasilacz UPS". Jest to intuicyjne i proste narzędzie - ważne, aby na samym końcu zaznaczyć:

Wynikiem działania wizarda będzie lista zasilaczy o odpowiedniej mocy, wyposażone w kartę sieciową.
Karta sieciowa umożliwia:

• zarządzanie UPS-em,
• komunikacja pomiędzy UPS-em, a urządzeniami chronionymi
• monitoring UPS-a przez narzędzia zewnętrzne

Trzeba uważać na sklepy internetowe, które nie dość wyraźnie zaznaczają w specyfikacji obecność karty sieciowej. Najbezpieczniej sugerować się oznaczeniem producenta

2. Podłączenie urządzeń

Docelowy schemat podłączenia urządzeń:

Powyższego schematu nie będę opisywał, ważne jest, aby była zachowana komunikacja pomiędzy urządzeniami nawet przy zaniku zasilania - umożliwia to podłączenie zasilania switcha do UPS-a.

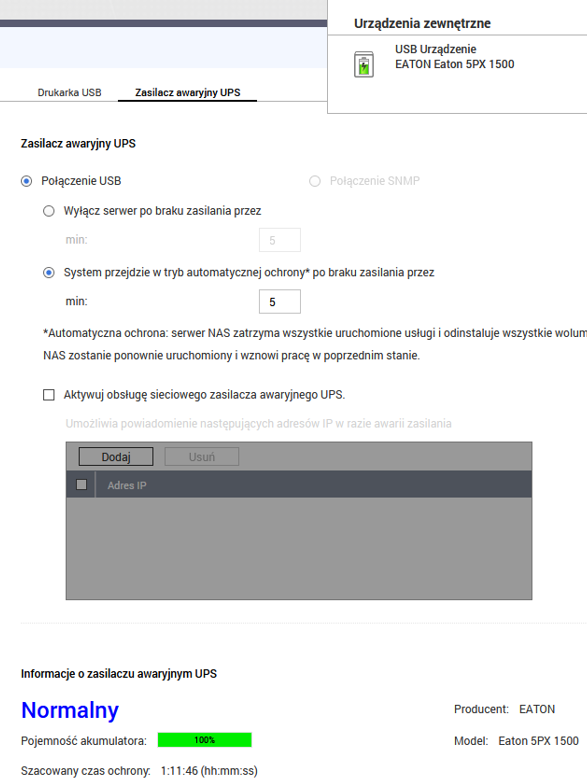

Komunikacja UPS-a z NAS-em jest za pośrednictwem kabla USB, dzięki temu z poziomu systemu QNAP-a mam:


Na tym etapie mam:

• zapewnioną komunikacje pomiędzy urządzeniami po zaniku źródła zasilania
• zabezpieczonego NAS-a
• nie panuje nad VM i Serwerem Hyper-V

3. Intelligent Power Protector (IPP)

Służy do automatycznego i łagodnego wyłączania komputerów, serwerów podczas dłuższej przerwy w dostawie energii - konfigurowalne oprogramowanie klienckie, agent który nasłuchuje komunikatów z UPS-a.
Instaluje się go na urządzeniach chronionych i ma za zadanie inicjacje zadeklarowanego zdarzenia po otrzymaniu komunikatu od UPS-a o braku zasilania.

Procedura wygląda zawsze podobnie:

• konfiguracja UPS-a - adresacja karty sieciowej, strefa czasowa, powiadomienia, poszczególne akcje na zdarzenia itd.
• instalowanie oprogramowania IPP na urządzeniach, które mają być chronione przez UPS-a
• z poziomu IPP zalogowanie się do UPS-a - skojarzenie urządzenia z UPS-em, automatycznie w interfejsie UPS-a pojawi się nawiązane połączenie
• konfiguracja zdarzeń z poziomu IPP - po jakim czasie od braku zasilania na UPS-ie ma być wykonana akcja i jaka - zamknięcie, hibernacja

W momencie pisania artykułu dostępna jest wersja IPP 1.67 - lista kompatybilności.
Procedura instalacji oprogramowania, konfiguracjacji Hyper-V jest dostępna - tutaj

Dostęp do oprogramowania IPP jest za pomocą przeglądarki Internetowej:

• https://(name or IP address of computer hosting IPP):4680/

lub

• http://(name or IP address of computer hosting IPP):4679/

Domyślne uwierzytelnienie:

• login: admin
• hasło: admin

Zaletą tego rozwiązania jest brak potrzeby instalowania oprogramowania na poszczególnych VM - cały mechanizm jest obsługiwany przez IPP zainstalowany na Hyper-V.

Działa to następująco - przy braku zasilania, UPS po zadeklarowanym czasie lub określonym spadku pojemności baterii, wysyła komunikat do skojarzonych urządzeń. Urządzenia po odebraniu komunikatu inicjują zadeklarowaną akcje.
W moim przypadku oprogramowanie IPP wysyła do Hyper-V żądanie:

• zamknięcia/hibernacje wszystkich VM
• wyłączenie/hibernacji hosta.

4. Intelligent Power Manager (IPM)

Oprogramowanie do centralnego zarządzania - bardzo pomocne w przypadku posiadania kilku powyższych rozwiązań.
Instaluje się na dowolnej stacji klienckiej, która ma komunikacje sieciową zarówno z urządzeniami chronionymi jak i UPS-em.
Nie jest wymagane do konfiguracji poszczególnych urządzeń.
